GCP Flow Log with Console 建立小記

GCP Flow Log with Console 建立小記

上次寫 AWS 的 Flow log, 今天來寫 GCP 的 Flow log 建立小記

• 建立方式: 使用 Console

• 發佈至: GCS

原始需求想法:

• 想要知道 GCP 上面連線服務的資訊, 例如針對特定 IP 的服務或是特定的 port, 是誰過來進行連線?

• 然後並不是所有的服務提供都是放在 LB 後面, 也是會有單一 GCE 提供服務的狀況, 所以這個時候會先想到使用 GCP Flow log 的方式

GCP 的 Flow log 可以輸出到不同的目的地, 這邊為了可以保存比較久的時間以及之後再利用, 之後會存放到 GCS 上.

所以首先就是來建立 GCS Bucket

==== 建立 GCS Bucket ====

登入 GCP console

點選左側選單的 Storage -- > Browser

點選 CREATE BUCKET 來建立 Bucket

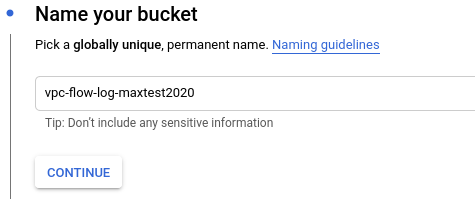

輸入名稱

點選 CONTINUE

選取 Location type

這邊我用 Region 方式

點選 CONTINUE

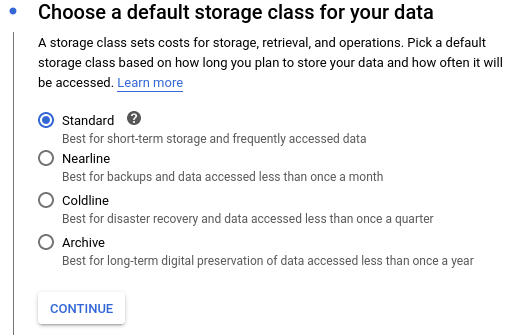

設定 Storage class

c

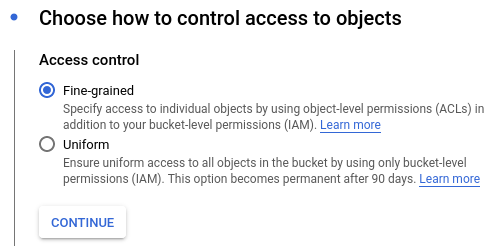

設定 Access control

選取 Fine-grained

點選 CONTINUE

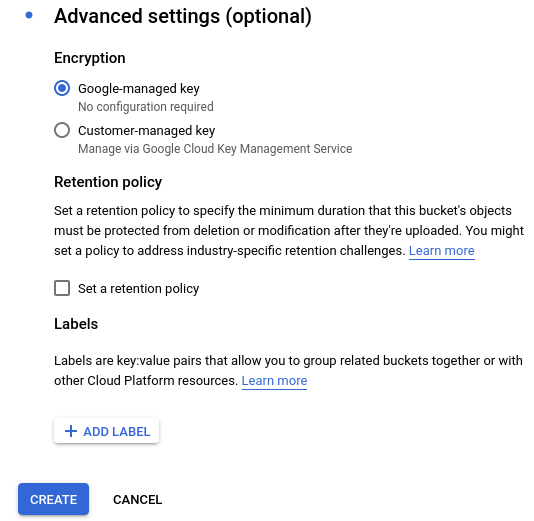

Advanced settings 部分看有沒有需求

點選 CREATE 建立

==== 啟用 VPC Log ====

點選左側 VPC network -- > VPC network

因為 Flow log 是針對單一 VPC Subnet 來設定的

所以先點要設定的 VPC Subnet

點選 EDIT

點選 Flow logs 的 On

點選 CONFIGURE LOGS

預設是 5 SEC 就 Aggregation, 這邊依照自己的需求來選取, 時間越大可以節省的空間越多, 我是用 10MIN

想法上是日後要來稽核或是查詢使用, 所以 Sample rate 我調整爲 100% ( 預設爲 50% )

點選 SAVE

啟用之後

點選 View flow logs

這個時候會被帶到 Logs Explorer

沒意外的話應該是新的介面, 也就是 Logs Explorer

可以點選 OPTIONS 確認目前在新介面(Logs Explorer)還是 Legacy Logs Viewer

在Logs Explorer

點選 Actions -- > 點選 Create Sink

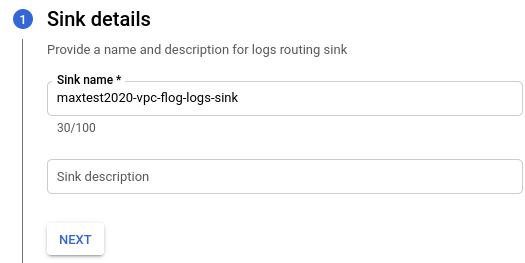

輸入名稱

點選 NEXT

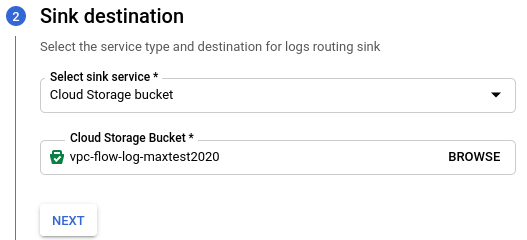

Sink destination 部分

Select sink service 選取 Cloud Storage bucket

點選 BROWSE

選取剛剛建立的 GCS Bucket -- > Select

點選 NEXT

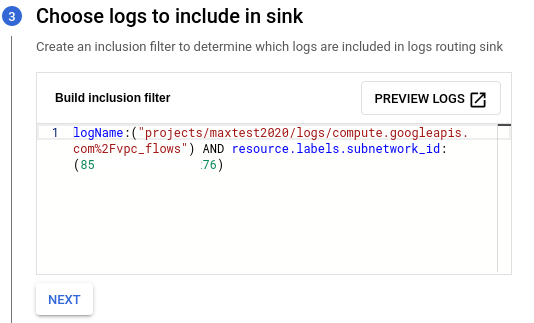

這個時候會看到被帶入的 filter

點選 NEXT

點選 CREATE SINK

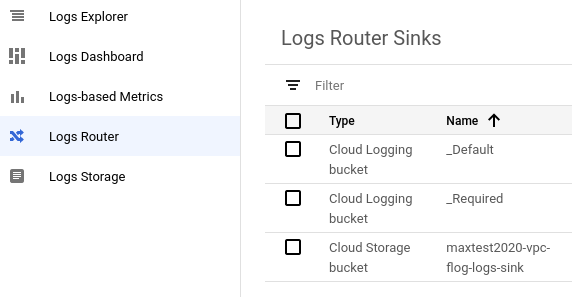

建立完成之後畫面會被帶到 Logs Router

在這邊也可以觀察預設的 Logs Router Sink

以及剛剛建立的 Cloud Storage bucket Type 的 Sink

因為 Aggregation 是 10 分鐘

也怕像是 AWS 那樣有流量才有動作, 所以我有用 GCE 建立一些流量

然後同事回饋, google 可能是批次作業, 最好放個一個小時再回來看

等待一段時間

就可以看到  log 被放入 bucket 內

可以將 log 檔下載來觀察

我下載使用 使用 cat 加上 jq 指令來觀察他的欄位

裡面大概最常被利用的應該就是 jsonPayload 內的

• dest_ip

• dest_port

• protocol

• src_ip

• src_port

==== 驗證與查詢 ====

查詢的方式, 日後應該是結合 Big Query 來進行查詢

但是現階段就先用 Logs Explorer 來進行查詢吧

舉例來說, 依照某個  port 進行查詢

logName:("projects/YOUR_PROJECT_ID/logs/compute.googleapis.com%2Fvpc_flows") AND jsonPayload.connection.src_port=443

• 請帶入自己的 Project ID

或是以 src_ip 或是 dest_ip 方式來查詢



logName:("projects/YOUR_PROJECT_ID/logs/compute.googleapis.com%2Fvpc_flows") AND jsonPayload.connection.src_ip=10.12.53.2

這樣就可以快速查詢相關紀錄啦

又向 GCP 前進一步

~ enjoy it

Reference:

• 英明的同事筆記

• https://cloud.google.com/vpc/docs/using-flow-logs

AWS 流程日誌發佈至CloudWatch with AWS CLI 小記

 AWS 流程日誌發佈至CloudWatch with AWS CLI 小記

OS: container with openSUSE Leap 15.2

• https://hub.docker.com/r/sakana/ansible_opensuse152

上次流程日誌啟用是使用 Console 的方式

• http://sakananote2.blogspot.com/2020/10/aws-cloudwatch-with-console.html

今天要來寫 透過 AWS CLI 啟用流程日誌

• 建立方式使用 AWS CLI 方式

• 發佈至 CloudWatch

==== 建立IAM Role ====

參考官方文件

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/iam/create-role.html

建立檔案  Trust-Policy-VPC-flow-logs.json

內容如下

{

  "Version": "2012-10-17",

  "Statement": [

    {

      "Sid": "",

      "Effect": "Allow",

      "Principal": {

        "Service": "vpc-flow-logs.amazonaws.com"

      },

      "Action": "sts:AssumeRole"

    }

  ]

}

使用 AWS CLI 建立  IAM Role

# aws  iam  create-role  --role-name  VPC-Flow-Log  --assume-role-policy-document  file://Trust-Policy-VPC-flow-logs.json

• file:// 後面要注意是否有對應到 Trust-Policy-VPC-flow-logs.json 所在路徑

==== 建立IAM Policy =====

參考官方文件

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/iam/create-policy.html

建立檔案 VPC-Flow-Log-Policy.json

內容如下

{

  "Version": "2012-10-17",

  "Statement": [

    {

      "Action": [

        "logs:CreateLogGroup",

        "logs:CreateLogStream",

        "logs:PutLogEvents",

        "logs:DescribeLogGroups",

        "logs:DescribeLogStreams"

      ],

      "Effect": "Allow",

      "Resource": "*"

    }

  ]

}

使用 AWS CLI 建立  IAM Policy

# aws  iam  create-policy  --policy-name  VPC-Flow-Log-Policy  --policy-document  file://VPC-Flow-Log-Policy.json

==== 關聯 Policy 到 Role上 ====

• 參考官方文件 https://awscli.amazonaws.com/v2/documentation/api/latest/reference/iam/attach-role-policy.html

# aws  iam  attach-role-policy  --policy-arn  arn:aws:iam::111111111111:policy/VPC-Flow-Log-Policy  --role-name   VPC-Flow-Log

• policy arn 部分請換成自己的 ID

• Role-name 對應剛剛建立的 Role

==== 切換到VPC所在的region ====

參考官方文件

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/configure/set.html

可以用指令先觀察目前所設定的 Region

# aws  configure  list

或是

# aws  configure  get  region

設定 Region

# aws  configure  set  region  us-east-2

• 也可以去觀察 ~/.aws/config

==== 建立 Log Group ====

建立 Log Group

• 參考官方文件 https://awscli.amazonaws.com/v2/documentation/api/latest/reference/logs/create-log-group.html

# aws  logs  create-log-group  --log-group-name  flow-log-groups

==== 建立 VPC Flow log ====

建立VPC Flow log

• 參考官方文件 https://awscli.amazonaws.com/v2/documentation/api/latest/reference/ec2/create-flow-logs.html

# aws  ec2  create-flow-logs  --resource-type  VPC  --resource-ids  vpc-c11111ac  --traffic-type  ALL  --log-destination-type  cloud-watch-logs   --log-group-name  flow-log-groups  --deliver-logs-permission-arn  arn:aws:iam::111111111111:role/VPC-Flow-Log

• resource-ids 請換成自己的ID

• deliver-logs-permission-arn 請換成自己的 ARN

這樣就建立完成

驗證的方式可以參考上一篇的 blog

• http://sakananote2.blogspot.com/2020/10/aws-cloudwatch-with-console.html

這樣算是又向 AWS 前進一步

~ enjoy it

Reference:

• http://sakananote2.blogspot.com/2020/10/aws-cloudwatch-with-console.html

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/iam/create-role.html

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/iam/create-policy.html

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/iam/attach-role-policy.html

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/configure/set.html

• https://awscli.amazonaws.com/v2/documentation/api/latest/reference/logs/create-log-group.html
