AWS 流程日誌發佈至CloudWatch with Console小記

AWS 流程日誌發佈至CloudWatch with Console小記

今天要來寫 AWS 啟用流程日誌

• 建立方式使用 Console 方式

• 發佈至 CloudWatch

原始需求想法:

• 想要知道 AWS 上面連線服務的資訊, 例如針對特定 IP 的服務或是特定的 port, 是誰過來進行連線?

• 然後並不是所有的服務提供都是放在 LB 後面, 也是會有單一 EC2 提供服務的狀況, 所以這個時候會先想到使用 AWS Flow log 的方式

現實面的考量:

VPC Flow Log 可以發佈到 CloudWatch 與 S3, 兩個部份都會實作

目前想法上應該是用 VPC Flow Log + S3, 因為價格差很多

• 參考  https://aws.amazon.com/tw/cloudwatch/pricing/

• 每月日誌擷取費用

• CloudWatch - 0 到 10 TB 每 GB @0.50 USD

• S3 - 0 到 10 TB 每 GB @0.25 USD

• 每月日誌存檔費用

• CloudWatch - 每 GB @0.03 USD

• S3 - 每 GB @0.023 USD

做法上還是要看應用的情景是啥, CloudWatch 可以馬上查詢, S3 的部分應該是要透過 Aethna 來結合查詢

首先第一彈就是來實作使用 Console 的方式, 啟用 AWS Flow log, 發佈到 CloudWatch

首先登入到 AWS Console

點選 AWS Console 搜尋 CloudWatch 到 CloudWatch 服務首頁

點選 左方的 Log groups



點選 Create log group

輸入群組資訊

點選 Create

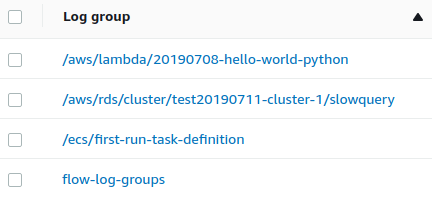

確認 Log group 有被建立

接下來建立 IAM Role (讓 VPC 有權限寫入 ColudWatch Log Group)

登入到 IAM 服務首頁

點選左方的 Roles

點選 Create role

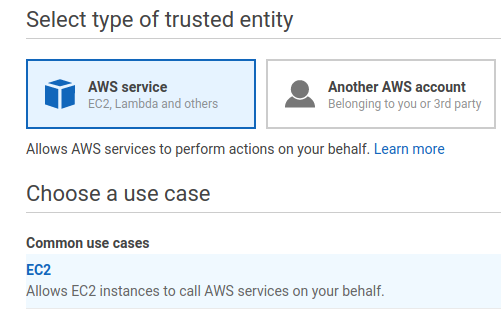

點選 EC2 作為使用案例

點選 Next: Permissions

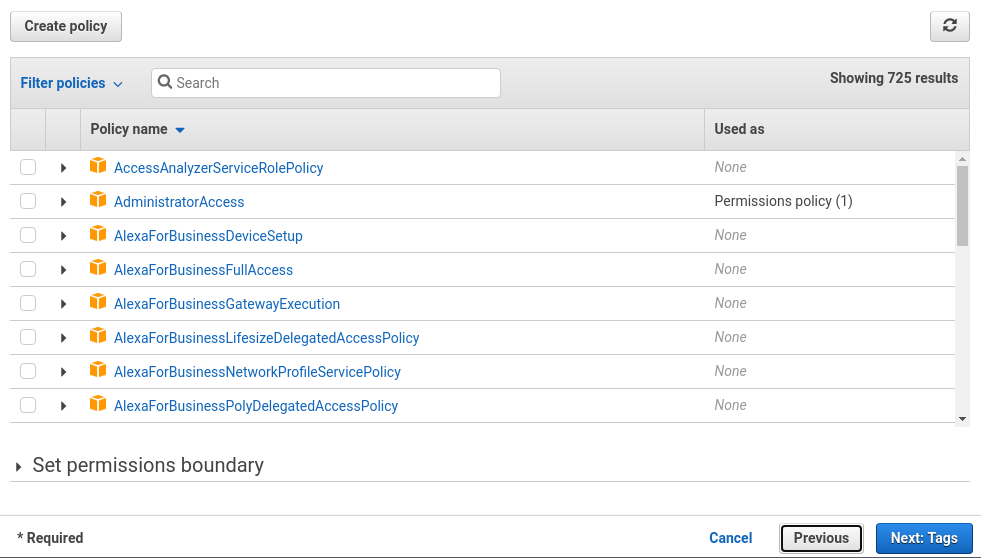

Permission 的部分先跳過, 因為等等會進行編輯(也可以在這個頁面用 Create policy 建立, 不過會新增一個分頁, 所以等等回來處理)

點選 Next: Tags

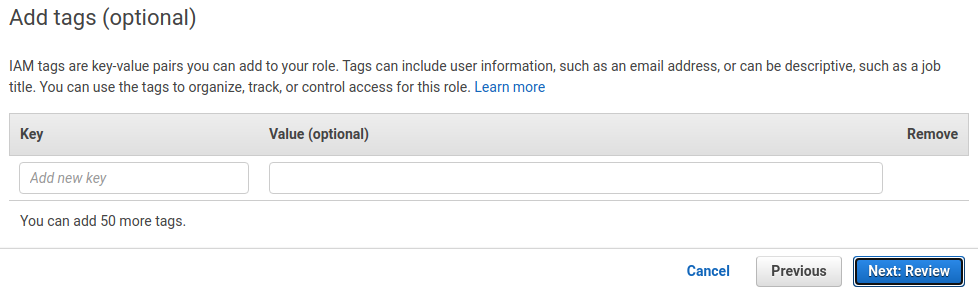

視需求看看要不要加入 Tag

點選 Next: Review

輸入 Role Name 與相關資訊

點選 Create role

點選剛建立的 IAM Role

點選 Permissions

點選 Attach policies

點選 Create policy

點選 JSON 分頁

修改內容如下

{

  "Version": "2012-10-17",

  "Statement": [

    {

      "Action": [

        "logs:CreateLogGroup",

        "logs:CreateLogStream",

        "logs:PutLogEvents",

        "logs:DescribeLogGroups",

        "logs:DescribeLogStreams"

      ],

      "Effect": "Allow",

      "Resource": "*"

    }

  ]

}

點選 Review policy

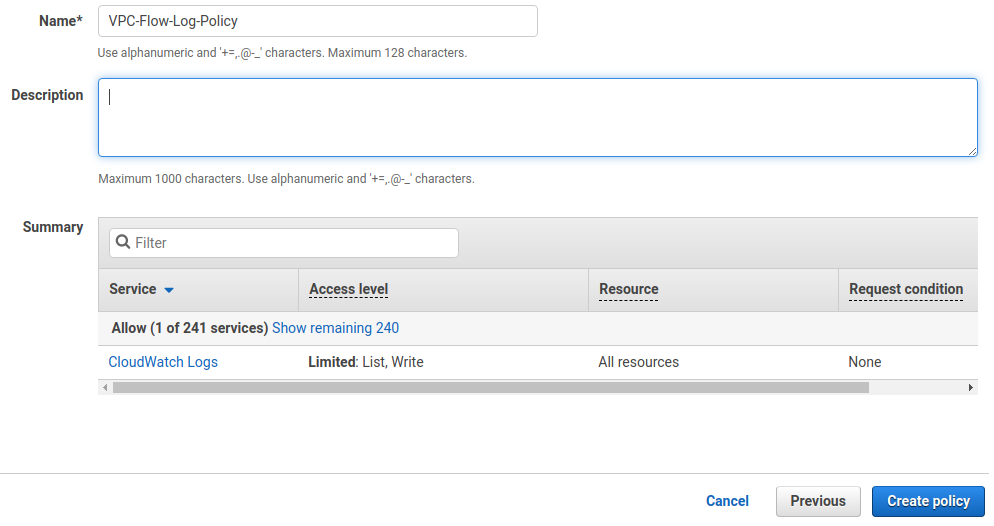

輸入名稱

點選 Create policy

回到 VPC-Flow-Log 的頁面

建議重新整理 policy

輸入關鍵字 VPC-Flow

勾選剛剛建立的 Policy "VPC-Flow-Log-Policy"

點選 Attach policy

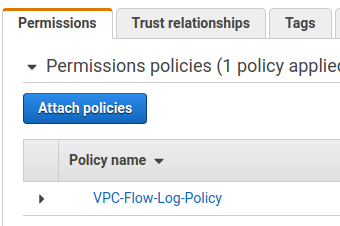

觀察相關資訊

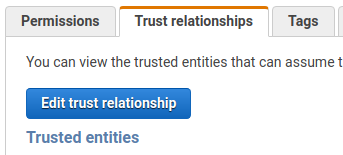

接下來點選 Trust relationships

點選 Edit trust relationship

設定以下權限讓 VPC Flow Log Service 能 Assume the Role

{

  "Version": "2012-10-17",

  "Statement": [

    {

      "Sid": "",

      "Effect": "Allow",

      "Principal": {

        "Service": "vpc-flow-logs.amazonaws.com"

      },

      "Action": "sts:AssumeRole"

    }

  ]

}

點選 Update Trust Policy

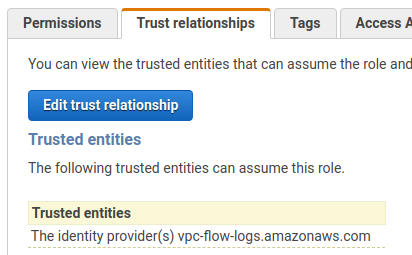

確認相關資訊

接下來建立 VPC Flow Log

登入到 VPC 的服務頁面

然後切換到要啟用 VPC Flow Log 的 Region

勾選要啟用的 VPC

點選 Actions

點選 Create flow log

輸入名稱

選取要擷取的類型

選取 aggregation 時間區間

點選 Send to CloudWatch Logs

Destination log group: 選取剛剛建立的 Log group

IAM role: 選取剛剛建立的 Role

Log record format: 使用預設格式

點選 Create flow log

觀察相關資訊

點選剛剛勾選的 VPC

點選 Flow logs 標籤

可以觀察到相關資訊

==== 驗證相關資訊 ====

登入 CloudWatch 服務頁面

點選左方 Log groups

點選 剛剛建立的 log group “flow-log-group”

因為剛剛設定的 aggregation 時間是  10 分鐘, 所以至少要 10 分鐘後才會有 Log stream

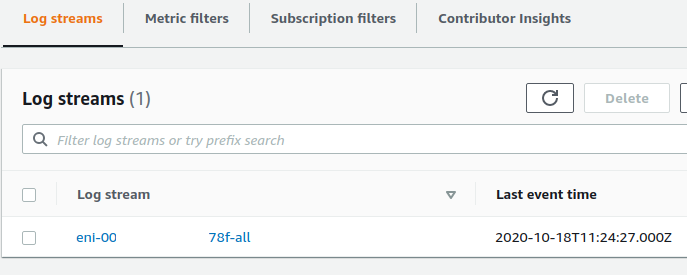

可以觀察到相關資訊

• 這個邊可以觀察到 eni- 開頭的 log stream, 會對應到服務或是資源的網卡 ID

接下來要搜尋相關資訊

點選 Search all

之前建立 VPC Flow log 是使用預設的格式

Log 欄位說明參考:

VPC 流程日誌- Amazon Virtual Private Cloud

欄位列表

<version> <account-id> <interface-id> <srcaddr> <dstaddr> <srcport> <dstport> <protocol> <packets> <bytes> <start> <end> <action> <log-status>

• Protocol 只會列出協定號碼

• 最常用的應該就是 6 - TCP, 其他可以參考 http://www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml

• 最常用的應該是來源或是目的地的 IP / PORT, 要注意的是因為是網卡的資訊, 所以 log 上面會是資源的 Private IPv4 addresses 不是 Public IPv4 address

查詢的方式

如果不精確的方式, 也許可以直接輸入 IP

另外也可以用比較精準的方式來搜尋

例如 要找 dstport 22 的 log

[version, accountid, interfaceid, srcaddr, dstaddr, srcport, dstport = 22, protocol, packets, bytes, start, end, action, logstatus]

當然也可以結合多條件

[version, accountid, interfaceid, srcaddr = 210.85.244.94, dstaddr, srcport, dstport = 22, protocol, packets, bytes, start, end, action, logstatus]

輸出參考

這樣算是又向 AWS 前進一步

~ enjoy it
